THK-HRW35CA型直線導軌鋼球沿著LM軌道和LM滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的回球器,使鋼球列循環運動。
THK-HRW35CA型法蘭滑塊采用保持板將鋼球保持住,因此即使從LM軌道中抽出LM滑塊,鋼球也不會脫落。（HRW12和14LR型除外）為使 LM 滑塊上的 4 個作用方向（徑向、反徑向和側向）均具有相同的額定負荷，各鋼球列被設計成按接觸角 45° 配置，因此無論何種姿勢都可以使用。
HRW35CA法蘭型在LM滑塊的法蘭部實施了螺紋加工，可以從上下任選一方向安裝，適合多種環境安裝
HRW35CA外形尺寸35*120*106.6，滑塊安裝孔距60，滑軌孔距80，此型號導軌滑塊為發法蘭滑塊，屬于超重載荷導軌滑塊。多半應用于機床，重型機械等設備。

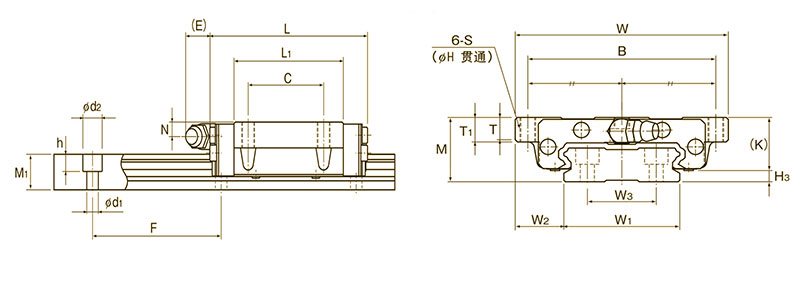

HRW35CA型尺寸圖表
單位∶mm
|
公稱型號 |
外形尺寸 |
LM滑塊尺寸 |
H3 |
||||||||||||
|
高度 M |
寬度 W |
長度 L |
B |
C |
H |
S |
L1 |
T |
T1 |
K |
N |
E |
油嘴 |
||
|
HRW 35CA |
35 |
120 |
106.6 |
107 |
60 |
6.8 |
M8 |
77.6 |
13 |
14 |
31 |
8 |
12 |
B-M6F |
4 |
注)標記M表示LM滑塊、LM軌道和鋼球采用不銹鋼材料。因此帶此標記的型號耐腐蝕性強,不易受環境影響。
|
LM軌道尺寸 |
基本額定負荷 |
靜態容許力矩 kN·m＊ |
質量 |
||||||||||||
|
寬度W1 ?0.05 |
W2 |
W3 |
高度 M1 |
孔距 F |
d1×d2×h |
長度＊ Max |
C kN |
C0 kN |
MA
|
MB
|
MC
|
LM 滑塊 kg |
LM 軌道 kg/m |
||
|
單滑塊 |
雙滑塊緊靠 |
單滑塊 |
雙滑塊緊靠 |
單滑塊 |
|||||||||||
|
69 |
25.5 |
40 |
19 |
80 |
7×11×9 |
3000 |
27.2 |
45.9 |
0.529 |
2.89 |
0.529 |
2.89 |
1.49 |
1.4 |
9.9 |
注)長度＊ 長度Max是指LM軌道的標準最大長度。靜態容許力矩＊ 單滑塊∶使用1個LM滑塊的靜態容許力矩值
雙滑塊∶使用2個互相緊靠的LM滑塊時的靜態容許力矩值
工業機械、食品機械、印刷機械、醫療器械、精密儀器、治具/夾具、航空航天等產業提供優質產品和售前售后服務，還能按國內外客戶要求進行來圖加工，傾力解決客戶的難題，為客戶成功和增長提供幫助。本公司長期供應THK直線導軌、滾珠絲杠、線性模組，保證及時供應客戶所需產品和配套的技術支持。
HRW-CA系列常年備貨型號：
