SK-9000系列多功能開關狀態監視器是專業為電力開關柜配套的一種集一次回路模擬圖、開關狀態指示、斷路器位置指示、彈簧儲能狀態指示、接地閘刀位置指示、高壓帶電指示、高壓閉鎖指示及凝露、溫度控制于一體的新型多功能模擬動態指示的自動化裝置。該產品以一體化布局為開關柜配套，大大簡化了開關柜的結構設計，美化了面板布局。
該產品可以完全取代現有的一次回路指示牌、電磁式開關狀態指示器、高壓帶電指示器、高壓閉鎖指示及控制裝置、接地指示器、彈簧儲能指示器、凝露控制器和溫度控制器等指示及控制、負載斷路報警裝置。產品式樣美觀、安裝方便，使用壽命長，具有三防功能。
該產品還可以根據用戶要求實現電量參數、溫度、濕度等數字顯示功能；RS232、RS485通訊功能。

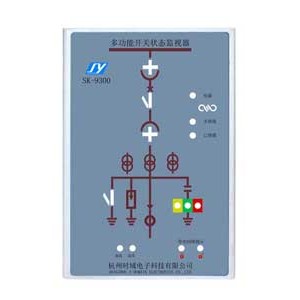

□SK-9300型功能：
◆斷路器狀態指示、
◆斷路器（手車）位置指示
◆彈簧儲能狀態指示
◆接地閘刀位置指示
◆高壓帶電指示
◆高壓閉鎖指示及控制
◆一路凝露、一路溫度自動控制
□技術參數：
◆工作電壓： AC220V ±10％ 50Hz
◆工作環境： 溫度-30℃～70℃ 濕度≤95％RH
◆溫度控制范圍：-30℃～70℃ 精度：±1℃
◆溫度啟控：
◇升溫型：5℃ ±1℃ 時啟動加熱裝置并指示，回差4～6℃
◇降溫型：30℃±1℃ 時啟動降溫裝置并指示，回差4～6℃
◇上述啟控設置均可按用戶要求溫度值出廠前設置
◆濕度控制范圍：10%～98％RH
◆凝露啟控：88%RH ±5%RH（20℃時）啟動加熱除濕裝置并指示
◆響應速度： ≤ 5S
◆負載繼電器輸出容量：AC220V / 3A (阻性負載時) 2路有源輸出
◆外形尺寸： 200×139×32 mm
□模擬指示：
◆斷路器狀態指示（無源觸點輸入）
◇合閘時：合閘觸點閉合，Y形紅色模擬條亮
◇分閘時：分閘觸點閉合，Y形綠色模擬條亮
◆斷路器位置指示（無源觸點輸入）
◇工作位置觸點閉合時：十字形紅色垂直模擬條亮
◇試驗位置觸點閉合時：十字形綠色水平模擬條亮
◆彈簧儲能指示 （無源觸點輸入）
◇儲能時：觸點閉合，彈簧儲能指示燈亮
◇未儲能：觸點斷開，彈簧未儲能指示燈亮
◆接地閘刀位置指示 （無源觸點輸入）
◇接地合閘：觸點閉合，Y形紅色模擬條亮
◇接地斷開：觸點斷開，Y形綠色模擬條亮
◆說明：
◇開關狀態監視器如處在失電狀態時所有的發光指示均不亮
◇上述指示信號均來自斷路器和接地閘刀的輔助觸點
□高壓帶電指示
◆高壓帶電指示燈啟輝電壓：母線電壓×0.087 （KV）
□高壓閉鎖控制及指示
◆高壓閉鎖啟控電壓：母線電壓×0.65 （KV）
□安裝方式：
◆面板嵌入式安裝，背面φ4螺釘固定
◆開孔尺寸：180×121 mm
|
