我們廠專業生產及銷售波峰焊錫機，無鉛機型，品質保證！價格合理！交貨快捷！歡迎來電咨詢！

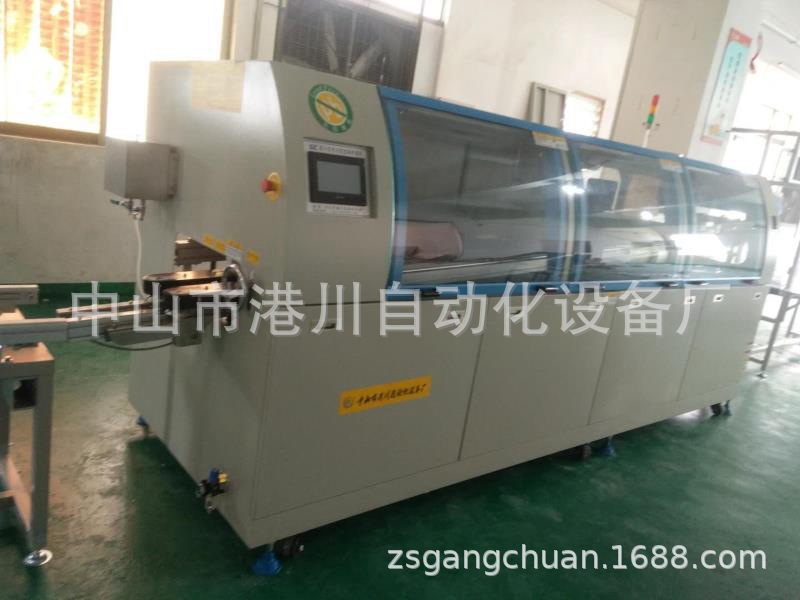

GC-450B為大型機型觸摸屏控制無鉛雙波峰焊錫機，更適用于生產量大、焊接質量要求更高的客人使用。
業務請聯絡：13556996290黎先生（**同號），竭誠為你服務！謝謝！
QQ:1198163980
誠信通旺鋪：https://zsgangchuan.1688.com
GC-450B技術參數 SPECIFICATIONS
|
技術參數 |
GC-450B |
||
|
運輸系統 |
PCB Board width |
基板寬度 |
Max300mm |
|
PCB conveyor height |
PCB運輸高度 |
750±20mm |
|
|
PCB conveyor speed |
PCB運輸速度 |
0-2.0m/min |
|
|
PCB conveyor direction |
PCB運輸方向 |
L→R（R→L option） |
|
|
噴霧系統 |
Spray fashion |
噴霧方式 |
步進馬達+噴頭/Stepping motor & nozzle |
|
Flux storage tank |
助焊劑容量 |
Max5.2L |
|
|
預熱系統 |
Preheating length |
預熱區長度 |
1800mm |
|
Preheating zone quantity |
預熱區數量 |
3段 紅外線加熱系統 |
|
|
Preheating Temperatures |
預熱區溫度 |
Max. 200℃ |
|
|
Preheating capacity |
預熱功率 |
13.5KW |
|
|
焊接系統 |
Suitable solder type |
適用焊料類型 |
無鉛焊料/Lead-free & lead-based |
|
Solder volume |
錫熔量 |
300KG |
|
|
Wave solder pot |
波峰焊錫爐功率 |
11KW |
|
|
整機參數 |
Power requirements |
電源 |
3 Phase 380V(220V option) |
|
Air supply |
氣源 |
4-7kg/c㎡ 12.5L/min |
|
|
Power for heating up |
啟動功率 |
11KW |
|
|
Power for operation |
正常運行功率 |
5-6KW |
|
|
Temperature control |
控溫方式 |
PLC+溫控模塊 |
|
|
Control fashion |
整機控制方式 |
PLC+觸摸屏 |
|
詳細配置：
|
事 項 |
性 能 |
|
冷卻系統 |
內置式，強力風機制冷 |
|
PCB板要求 |
|
|
PCB基板尺寸 |
標準機 W：50~300mm |
|
PCB板上元件高度限制 |
100mm |
|
PCB板運輸方向 |
標準：L→R 左→右 |
|
噴霧部件 |
|
|
噴頭 |
采用ST-6噴頭，噴霧范圍20~65mm扇面可調，噴頭高度50~200mm可調,最大流量60Ml/min. |
|
氣路系統 |
采用過濾器,控制閥和管接頭，數字化顯示 |
|
噴霧噴嘴移動系統 |
PLC控制自適應控制＋直線導軌滑動 |
|
噴頭移動方式 |
步進電機驅動 |
|
標配霧氣回收網板 |
將多余助焊劑霧氣過濾回收 |
|
網板斜置式霧氣回收整流罩 |
霧氣回收網板及整流罩上留存的助焊劑液滴，將順傾斜方向流動 |
|
助焊劑過濾回收系統 |
不銹鋼鋼絲網過濾，利用流體的特性最大限度的過濾回收多余的助焊劑。 |
|
預熱部件 |
|
|
3段式加長預熱區 |
3段預熱總長1800mm，溫度獨立控制.3段紅外線加熱系統 |
|
溫控方式 |
溫控模塊 智能PID調節 |
|
加熱部件 |
高能紅外線發熱管 |
|
預熱功率 |
總功率 13.5KW |
|
安裝模式 |
模塊化設計，便于維修與保養 |
|
錫爐部件 |
|
|
錫爐容錫量 |
300kg |
|
錫爐溫度范圍 |
室溫~350℃ |
|
高度調節范圍 |
0－12MM可調 |
|
錫爐功率 |
11KW |
|
錫爐的移動方式 |
絲桿調節 |
|
第1波峰與第2波峰間距 |
25~30mm |
|
第1波峰噴口 |
標準沖擊波 |
|
第2波峰噴口 |
標準平面錫波 |
|
波峰馬達 |
臺灣原裝TCG公司高溫馬達，波峰高度數字化調節 |
|
加熱部件 |
特制長壽命外熱式發熱器，配置外熱鑄鐵板加熱，臺灣陽明固態繼電器。錫液加熱均勻正負2度。 |
|
PCB傳送系統 |
|
|
高強度耐磨導軌 |
港川專用鋁導軌鑲可拆卸耐磨不銹鋼導軌；特殊的熱補償防變形伸縮結構，確保導軌不變形、不掉板。 |
|
導軌平行度 |
±0.5mm， 四絲桿同軸調寬機構 |
|
傳送用雙鉤鈦爪 |
港川專用雙鉤鈦爪，夾板標準≤2.5mm |
|
C/V速度設定最小單位范圍 |
最小單位1mm/min, 0-3000mm/min |
|
鏈條張緊裝置 |
鏈輪調節張緊 |
|
運輸馬達 |
德國SJCC 90W三相變頻馬達 |
|
垂直安裝角度指示器 |
導軌角度調整時，無需整機調整 |
|
機體結構 |
|
|
機架結構 |
流線型整體框架焊接結構，流線型設計，美觀、堅固耐用 |
|
前后門結構 |
均為可拆卸式結構，提供最大的維護空間 |
|
外型尺寸 |
L4350 X W1260X H1700（MM） |
|
電器及控制性能 |
|
|
控制主機 |
觸摸屏+PLC控制 |
|
控制界面 |
中文版 |
|
設備及人員安全性 |
設漏電保護器 短路保護,過載保護,漏電保護 |
|
異常報警方式內容 |
溫度過高或過低報警 |
