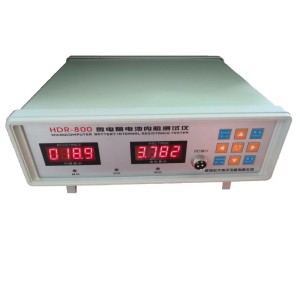

微電腦電池內阻測試儀
HDR-800
使用說明書
在您使用本產品前，請詳細閱讀此說明書，在使用過程中它會幫到您！用后請妥善保存以備日后參考之用！
如果您所購設備出現問題，應及時電話與我們聯系，深圳市宏大電子設備有限公司將為您排除故障，保證您的生產正常進行！
我們的宗旨是：不斷創新！品質服務至上！
安全守則
1. 勿將此機器受潮和做強烈機械運動。請確認當地的電源電壓為220V220V±10% 50Hz.
2. 請留意機器上的警告信息。
3.電源線是主要供電連線，電源線上勿遺留任何物品，勿將電源線置于使用者容易誤 動的地方，或者火源高溫環境下。
4. 該電源線插頭為單相三線插頭，第三端接地。如果您的插頭無法插進插座，請聯系電工更換原有的電源插座而不讓單相三線插頭的安全作用失效。
5.勿讓電源插座過載或擴長電源線，否則造成起火或電擊。
6.作為附加保護作用，不使用時請將電源關閉；停電或長時間不使用機器時，應從插座上拔下電源插頭，以防止通過電源線對機器造成的電涌沖擊。
7.機殼上的溝槽與開孔是為通風而設，同時也用來保證機器工作的可靠性，防止其過熱。 勿將其它物品堵塞散熱孔。
8.在使用本機器之前必須對操作人員進行培訓，并指定專人負責。
警告：當您準備使用此款儀器時，請務必先仔細閱讀此說明書，以避免人為的誤操作而損壞儀器或者發生其它意外。當您開始操作此儀器時，則表示
您已經仔細閱讀了此說明書并默認了其中相關的內容。若是人為操作失誤而造成儀器損壞或發生其它意外，概與本公司無關，本公司亦不承擔任何法律及其連帶責任。
●概述：電芯的電壓和內阻的測量。它是對被測試對象施加1KHz 交流信號，通過測量其交流壓降而獲得其內阻。通常電池及電芯其阻值越小則性能越好，故通過測試內阻來判斷電池和電芯的品質是一種快速而可靠的方法。
HDR-800微電腦電池內阻測試儀,輸入阻抗大于100K,采用四線采樣法,能夠有效減少測量誤差,可測試有源或者無源對象的阻值。可同時測試電池(電芯)的電壓和內阻；其量程大、精度高、操作簡單，廣泛適用于各類電池、電芯生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池（電芯）進行來料檢測。
HDR-800微電腦電池內阻測試儀主要有如下功能：
1. 測試電壓0－30V,內阻0－2000mΩ的電池、電芯
2. 可以通過軟件的方式進行校準；
3. 測試時間可以設定；
4. 正接、反接是否測試可選；
5. 數碼管亮度可調；
6. 蜂鳴器報警提示；
7. 可升級連電腦功能；
8. 設置好的參數掉電保存。
注意：此儀器只能測試電壓30V 以內的電池。
●技術指標：
電池內阻測試儀量程分辨率精度:±（%讀數+數字）
電壓：
0—4.999 V 0.001V ± (0.05% +2) 0—29.99 V 0.01V ± (0.05%+10)
內阻：
0.1—200mΩ 0.1mΩ ± (0.05%+0.5) 1—2000mΩ 1mΩ ± (0.05%+2)
適用范圍
內阻在2 歐姆以內的各類電池、電芯。
如：鋰離子電池、聚合物電池、鎳鎘電池、磷酸鐵鋰電池、小型、小型免維護鉛酸蓄電池、鋼殼電芯、鋁殼電芯、聚合物電芯、18650電芯等；
如：手機電池、數碼電池、玩具、音響等電子產品電池、PDA 電池、2－6 串鋰電池組、2－15 串鎳氫（鎳鎘）電池組等。
1. 輸入電源：220V±10% / 50Hz
2. 消耗功率：5－10W
3. 測試速度：80ms
4. 儀器大小：300mm(L)*300mm(W)*100mm(H) 重量：2.8Kg
5. 設備組成：主機1 臺、電源線1 條、測試表筆（夾具）1 副、操作說明書（含保修卡）1 份
●各按鍵功能說明：
設置參數設置鍵：按該鍵可進行各項參數設定，其設置方式為按順序進行設置。
按下該鍵后即進入到參數設置狀態。共有7 個參數可以進行設置。
其順序為：0001 電壓上限→0002 電壓下限→0003 內阻上限→0004 內阻下限→0005 亮度調節→0006 測試時間調節→0007 反接是否測試。
參數補充說明：
0005 亮度調節：其中亮度調節共分為10 級，數值越大，則亮度越高。可按‘▲▼’鍵設置具體值。
0006 測試時間：單位為10ms,如‘0010’則表示儀器在采樣測試100ms（10*10）后停止測試。
0007 反接是否測試：‘0000’表示正負極正接、反接都啟動測試；‘0001’表示正負極反接時不會啟動測試。可按‘▲▼’鍵進行切換。
各項參數的具體值，請根據需要而設定。每次參數設置完成后，儀器會自動保存，即使關機后，重新開機，依然有效。
▲ ▼ 數值增/減鍵：在設置狀態下，每按一次該鍵，對應的數值增加/減少1。
左/右移位鍵：在設置狀態下，每按一次該鍵，當前的狀態向左/右移動1 位。
電壓
切換電壓檔位切換：每按一次該鍵，電壓的檔位轉換一次，即由低精度檔位轉換為高精度檔位，或由高精度檔位轉換為低精度檔位。
電壓顯示界面：“0.000”表示0－5V 檔位；“00.00”表示0－30V 檔位。
內阻
切換內阻檔位切換：每按一次該鍵，內阻的檔位轉換一次，即由低精度檔位轉
換為高精度檔位，或者由高精度檔位轉換為低精度檔位。
內阻顯示界面：“0.000”表示0.1—200mΩ；
“00.00”表示1—2000mΩ檔位。
報警開啟報警功能：按下‘報警’鍵，則測試結果合格時，儀器蜂鳴器報警，測試不合格則儀器沒有發出聲音。
不報警關閉報警功能：若按下‘不報警’鍵，則測試結果不管合格與否，儀器都不會報警。
