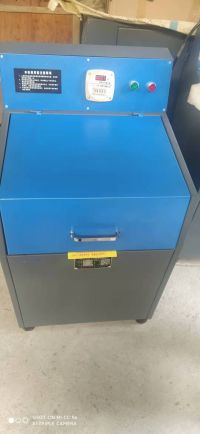

鎮江款密封式制樣機  GJ-1 GJ-2 GJ-3化驗?zāi)羌寅Q壁市HG科技有限公司是一家生產研發儀器儀表的企業啊本公司科研機構長時間研究國內密封式制樣粉碎機的原理跟構造特征系列密封式制樣機使用說明書

一、用途和使用范圍

密封式制樣機主要用于對原材料的制粉，以供化驗使用。如：煤、焦煤、矸石、石灰石、各種礦石等。其工作方式為震動研磨式。

被研磨物料的最大粒度小于13毫米。

被研磨物料的抗壓強度小于800kg/

本機設計合理。結構緊湊，維修方便，操作便捷。在建筑行業、冶金行業、采礦行業、以及煤炭、煉焦、化工、有色金屬冶煉等行業化驗方面得到廣泛應用。

二技術參數

參數   型號	裝料 重量 (g)	料口 尺寸 （mm）	進料 粒度 （mm）	出料 粒度 （目）	生產 能力 (g)	功率	外形尺寸 （mm）	重量 (kg)	電壓 （V）
GJ-1	150	156	13	80-200	150	1.5	600*550*900	150	380
GJ-2	2*150	2*156	13	80-200	300	1.5	600*550*900	170	380
GJ-2	200	182	20	80-200	200	1.5	600*550*900	170	380
GJ-3	3*200	3*182	13	80-200	300-400	1.5	600*550*900	180	380
GJ-4	4*100	4*152	13	80-200	400-500	2.2	600*550*900	200	380
GJ-400	400	210	30	80-200	400-500	1.5	600*550*900	150	380
GJ-2	2*200	2*200	13	80-200	400	1.5	600*550*900	175	380
GJ-3	3*200	3*200	20	80-200	600	2.2	700*600*1000	220	380
GJ-5	5*100	5*152	13	80-200	500	2.2	700*600*1000	220	380
GJ-6	6*100	6*152	13	80-200	600	2.2	700*600*1000	240	380
GJ-7	7*100	7*152	13	80-200	700	2.2	700*600*1000	260	380
GJ-1000	1000	256	30	80-200	1000	2.2	700*600*1000	250	380





三、結構概述

  本機主要有：外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。

外殼有冷扎板制成。將整個機件包裝起來，起到密封、安全和

美觀作用。

底座由良好的吸震材料鑄造而成，它可以有效地遏制本機工作時的不穩定和震動。

減震部分由優質的彈簧和橡膠組成，彈簧具有高強度、高性能、高彈性的“三高”優點，能有效地把震動減至最低點，而后傳遞給底座。底座底部裝有減震橡膠墩，形成雙作用減震效果，可是機器平穩運作，減少震動和噪音。

動力部分由電機、偏心錘、支撐鋼筒等組成，當電機啟動后，帶動偏心錘旋轉。由于不同心和偏心錘的作用，形成一個高速周體運動，并把這一運動傳遞給研磨部分。支撐鋼筒起著上下連結使用，由于支撐筒是一個封閉的裝置，又起到控制因偏心的劇烈震動引起的不安全事故。

研磨部分主要由鍋?zhàn)⑵扑殄仭⑵扑榄h(huán)、破碎錘等組成，研磨部分接受了動力部分的動力后，在高速周體運轉帶動下，破碎環和破碎錘在破碎鍋內頻繁撞擊并研磨，物料即在這種作用下，被撞擊并研磨成所要求的細粉末。

6. 壓緊裝置由壓緊杠桿、壓緊曲輪或快速壓緊組成，其作用是將研磨機件緊緊地固定在震動盤上，使動力有效地傳遞，并能起到安全作用。本機壓緊部分先進，與其它機器有所不同，優點：快速安全、操作簡單、上下可調，解決了壓緊不安全、慢的現象。

四、安裝與試車

   機器應安裝在避雨的地方，不可露天安裝。機器不用地腳螺絲固定，但應放在平整的地面上，四個地腳墩都要平穩著地，以免引起震動和移位。電源線要牢固聯結，接地線要安全接地。

   本機啟動前，要認真了解機器性能，熟悉本機的結構，傳動特點，操作程序。檢查機殼各部螺栓是否擰緊，電機電源線是否漏電，破碎鍋體要牢固放置，壓緊部分是否壓緊可靠，外殼鎖扣要鎖緊，待檢查完各部裝置，并確定無異常時，方可啟動機器。

   定時制樣機優點：只需按動啟動開關，機器就會啟動，2-3分鐘自動停止。不可長期疲勞工作。

   高檔定時型：延時繼電定時器。S表示秒、M表示分鐘。可任意定時。

五、使用注意事項

1.本機啟動前，要認真檢查機殼各部螺栓是否擰緊，電機電源線是否漏電，破碎鍋體要牢固放置，壓緊部分是否壓緊可靠，待檢查各部裝置并確定無異常方可啟動機器。

2.經常檢查破碎鍋，破碎環，破碎錘是否平整，如果出現深坑就應及時更換。

3.機器運行時密切關注有無異常噪音，劇烈震動，螺栓松動等現 【商家簡介】?jī)x器儀表、電子產品研發、生產、銷售；儀器儀表檢測；儀器儀表修理、軟件開發、模具制造；節能技術開發、咨詢、交流、轉讓、推廣服務；銷售：氣體檢測管、汽車插接件、礦山專用機械、辦公設備、五金交電、除塵設備、汽車零配件、預包裝食品、檢測儀器、干燥劑、化工產品（不含易燃易爆危險化學品）、防盜、防火報警器；計算機、軟件及輔助設備開發、銷售；從事貨物和技術進出口業務（國家限定公司經營或禁止進出口貨物或技術除外）。... 【溫馨提示】以上是鶴壁市永心新材料科技有限公司供應的元素分析儀器--密封式制樣機-鎮江款密封式制樣機 GJ-1 GJ-2 GJ-3的詳細信息，歡迎您在驛路商務查看元素分析儀器的新的價格、廠家、型號、圖片等信息。本頁所展示的信息由企業自行提供，內容的真實性、準確性和合法性由發布企業負責，"驛路商務"對此不承擔任何保證責任。同時鄭重提醒各位買/賣家，交易前請?jiān)敿?xì)核實對方身份，切勿隨意打款或發貨，謹防上當受騙。如發現虛假信息，請積極舉報。[我要舉報]
