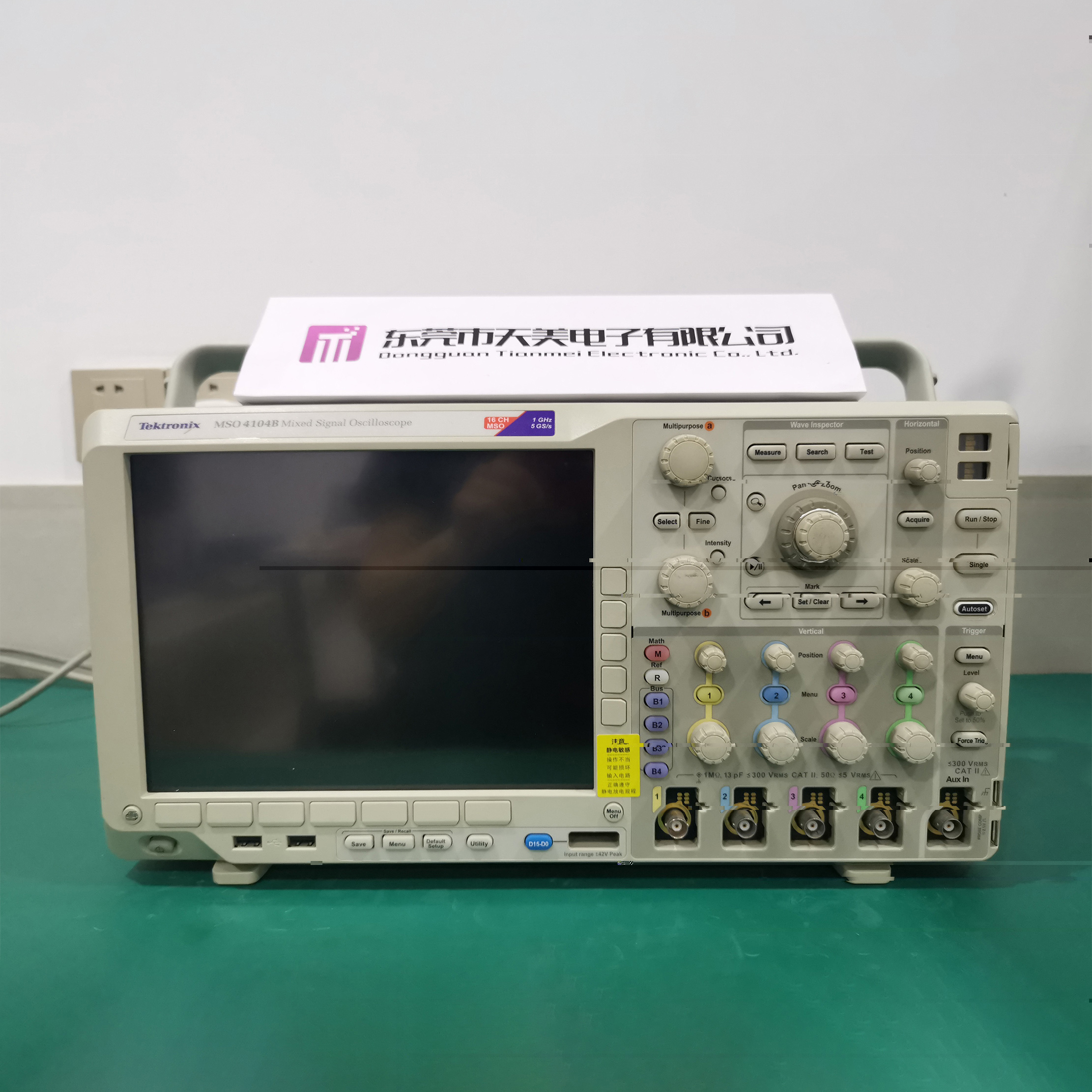

Tektronix泰克 MSO4104B 混合信號示波器

帶寬：1GHz

通道：4通道

采樣率：5GS/s

存儲深度：20Mpts

特點：

1. >50,000?wfm/s的最大波形捕獲速率

2. 標配無源電壓探頭，<4 pF 電容負荷及500 MHz或1 GHz 模擬帶寬

3. 成套觸發

4. Wave Inspector?控制功能，輕松導航和自動搜索波形數據

5. 29種自動測量、波形直方圖和FFT分析，簡化波形分析

6. TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自 動定標和確定單位

7. 10.4 英寸(264 mm) XGA 彩色顯示器



主要性能指標

1 GHz, 500 MHz, 350 MHz 帶寬型號

4 通道型號

16 條數字通道(MSO 系列)

所有通道上高達5 GS/s 的采樣率

所有通道上20 M點的記錄長度

>50,000?wfm/s的最大波形捕獲速率

標配無源電壓探頭，<4 pF 電容負荷及500 MHz或1 GHz 模擬帶寬

成套觸發

簡便易用功能

Wave Inspector?控制功能，輕松導航和自動搜索波形數據

29種自動測量、波形直方圖和FFT分析，簡化波形分析

TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自 動定標和確定單位

10.4 英寸(264 mm) XGA 彩色顯示器

體積小，重量輕－ 僅厚5.4 英寸(137mm)，僅重11 磅(5 公 斤)

連接能力

USB 2.0 主控端口四個，前后面板各兩個，用于迅速簡便地存儲數據、進行打印及連接USB 鍵盤

后面板上的USB 2.0設備端口，簡便地連接PC或直接打印兼容PictBridge?的打印機

集成10/100/1000base-T以太網和VGA端口，用于連接網絡，VGA視頻輸出端口，可以把示波器顯示畫面導出到監視 器或投影儀上

選配串行觸發和分析功能

I2C, SPI, USB, 以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行總線的自動觸發、解碼和搜索

混合信號設計和分析(MSO系列)

并行自動觸發、解碼和搜索功能

每條通道獨立設置門限

多通道建立時間和保持時間觸發

MagniVu" 高速采集技術，在數字通道上提供了60.6 ps的精細定時分辨率

選配應用支持

電源分析

極限和模板測試

HDTV和自定義視頻分析

多功能混合信號設計調試工具





　　通過MSO/DPO4000B系列示波器，您可以使用一臺儀器查看模擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式系統設計中的問題。由于高達1 GHz的帶寬及所有通道上5倍的過采樣率，您可以獲得必要的性能，查看快速變化的信號細節。MSO/DPO4000B上所有通道標配高達20 M點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。



　　泰克MSO/DPO4000B系列示波器的數字熒光技術可以快速查看異常信號，Wave Inspector?控制功能可以迅速導航波形。其可以自動進行串行總線和電源分析，執行極限和模板測試，為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。



完善的功能加快每個調試階段的工作速度





　　從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析事件特別和設備行為，MSO/DPO4000B系列提供了一套強大的功能，加快了每個設計調試階段的工作速度。



特點

垂直系統



特點

MSO4034B

DPO4034B



MSO4054B

DPO4054B



MSO4104B

DPO4104B



輸入通道數量 4

模擬帶寬(-3dB) 5 mV/div - 1 V/div 350 MHz 500 MHz 1 GHz

計算的上升時間5 mV/div (典型值) 1 ns 700 ps 350 ps

硬件帶寬極限 20 MHz或250 MHz

輸入耦合 AC, DC

輸入阻抗 1 MΩ±1%, 50 Ω±1%

輸入靈敏度范圍, 1 MΩ 1 mV/div - 10 V/div

輸入靈敏度范圍, 50 Ω 1 mV/div - 1 V/div

垂直分辨率 8位(采用Hi-Res時11位)

最大輸入電壓, 1 MΩ 300 VRMS CAT II,, 峰值≤±425 V

最大輸入電壓, 50 Ω 5 VRMS, 峰值≤± 20 V

DC增益精度 ± 1.5%,在溫度超過30℃時以0.10%/℃速度下降

通道到通道隔離度(任何兩條垂直標度相等的通道) 對Volts/div設置相等的任意兩條通道, 在≤100 MHz時≥100:1, > 100 MHz到額定帶寬時≥30:1

水平系統模擬通道



特點 DPO4034B

MSO4034B DPO4054B

MSO4054B DPO4104B

MSO4104B

最大采樣率(所有通道) 2.5 GS/s 2.5 GS/s 5 GS/s

最大記錄長度(所有通道) 20 M點

在最高采樣率時捕獲的最大時長(所有通道) 8 ms 8 ms 8 ms

時基范圍 (S/div) 1 ns - 1,000 s 400 ps - 1,000 s

時基延遲時間范圍 -10格到5000 s

通道到通道偏移校正范圍 ±125 ns

時基精度 在任何≥1 ms間隔上±5 ppm
