★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

本方案可以作為芯捷觸摸屏與臺達PLC之間在臺達專用協議下將有線通訊改為無線通訊的應用實例。
此方案中芯捷TG765觸摸屏作為主站，臺達DVP-32EH PLC作為從站，采用西安達泰電子日系PLC無線通訊終端——DTD435MA-V384，作為實現無線通訊的硬件設備。只需簡單接線，無需更改PLC程序，便可實現無線通訊。

一、方案概述

通過達泰DTD435MA-V384可以很方便的實現觸摸屏和PLC之間自組網無線通訊，無需依托外部網絡環境，也不需要更改原有程序，簡單接線便可實現通訊。

無線網絡圖 ▼

二、測試設備與參數

● 主站設備：芯捷觸摸屏TG765系列 × 1臺
● 從站設備：臺達DVP-32EH系列PLC × 1臺
● 達泰電子日系PLC無線通訊終端——DTD435MA-V384 × 2塊
● 通訊協議：臺達專用協議
● 主從關系：1主1從
● 通訊接口：Rs232接口（串口）
● 供電：9-24VDC
● 傳輸距離：100米，500米，1KM，3KM，20KM

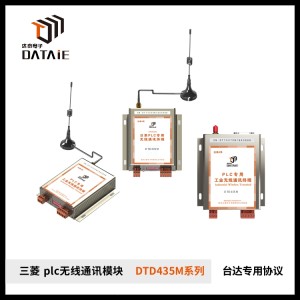

三、達泰日系PLC無線通訊終端--DTD435M

DTD435M是針對日系PLC的通訊特點而開發的專用工業級無線通訊產品，具有無需編程，不需要二次開發的特點，可以直接替代RS232/RS485等傳統有線傳輸方式，為工廠解決布線的困擾。DTD435M可以穿墻繞射，集成EMI抗干擾濾波單元，經過了八年以上工業現場運行考驗，可確保長期工作于惡劣環境及工業場合。
DTD435M內嵌Rs232/Rs485雙接口，自適應三菱N：N協議、歐姆龍Host link協議，臺達及永宏等Modbus RTU協議。也可以與組態王、力控、MCGS昆侖通態等主流組態軟件通訊，符合三菱編程協議；多臺PLC之間進行通訊符合N:N協議和MODBUS協議。

■ 主 要 特 征:

◆ 直接代替有線RS485方案，實現無線組網通訊；

◆ 全數字無線加密方式，保證數據安全可靠；

◆ 支持標準串口協議：Modbus RTU協議、N:N協議；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、臺達PLC與達泰無線終端 DTD435MA 接線：
臺達PLC的COM1口為Rs232接口，對應接入DTD435MA的Rs232接口。

2、觸摸屏與達泰無線終端 DTD435MA 接線：
芯捷觸摸屏的Rs232接口接入DTD435MA的Rs232接口。

3、實物接線圖：

五、觸摸屏實現主站

1.打開“無線通訊調試.txp"程序

2.選擇“設備"

3.選擇通訊參數

4.將程序下載到觸摸屏里面

六、臺達PLC實現從站

1. PLC參數設置

將PLC和電腦連接成功，打開臺達PLC編程軟件，選擇“設置—通芯設置—自動偵測"

2.PLC程序說明

3.將程序下載到PLC里面

七、測試實例與結論

1、芯捷觸摸屏和臺達PLC分別接1塊DTD435MA-V384。
2、用觸摸屏控制PLC的I/O輸出，如果PLC上的對應指示燈點亮，表示通訊正常。
