★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
在實際系統中，同一個車間里分布多臺PLC，通過觸摸屏人機界面集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大耽誤工期，這種情況下比較適合采用無線通威綸通觸摸屏與AB820 PLC之間ModbusTCP/IP無線以太網通威綸通觸摸屏與AB820 PLC之間ModbusTCP/IP無線以太網通訊方案
★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
在實際系統中，同一個車間里分布多臺PLC，通過觸摸屏人機界面集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大耽誤工期，這種情況下比較適合采用無線通訊方式。
本方案以組態王和2臺羅克韋爾AB820 PLC為例，介紹威綸通觸摸屏與多臺 PLC的無線以太網通訊實現過程。在本方案中采用了歐美系PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。
一、方案概述
本方案中，用戶無需更改網絡參數和原有程序，通過西安達泰歐美系PLC無線通訊終端-- DTD418MB，即可直接替換威綸通觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現ModbusTCP/IP協議下無線以太網通訊。
無線網絡圖 ▼
關
二、測試設備與參數
● 羅克韋爾PLC型號：AB820 × 2臺
● 觸摸屏：威綸通TK8071IP × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：ModbusTCP/IP協議
● 傳輸距離：100米，1KM

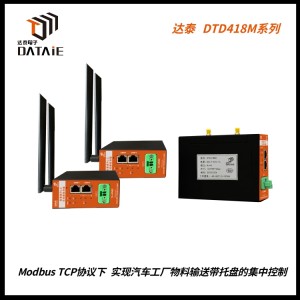

三、達泰歐美系PLC無線通訊終端--DTD418M
達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
網關
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網；
◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；
◆ 全數字無線加密傳輸方式，不插卡無運行費用；
◆ 無需更改程序，即插即用，自適應接口協議；
◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
四、接線方式
1、觸摸屏與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入觸摸屏的RJ45接口。
2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入AB820的RJ45接口。
五、觸摸屏配置
1.系統參數設置
2.觸摸屏畫面制作
3.PLC從站設置
1號從站的I點、Q點設置▼
2號從站的I點、Q點設置▼
，無線網關
六、PLC程序的下載
1. 新建工程，并如下圖所示
2.控制器- Modbus映射
3.下載程序到CPU
七、測試方法
1、觸摸屏的指示燈可以實時監測PLC的輸入點狀態。
2、觸摸屏的按鈕可以控制PLC的輸出點。
八、公司介紹
西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據訊號的無線傳輸，近20年間，達泰先后獲得多項發明，被評為，常年與國內top50高校進行產學研合作、水泥供應商，參與“一帶一路”倡議沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
九、服務介紹
1. 關于產品
我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。
2.關于快遞
我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請提前主動聯系我們溝通解決。
3.關于發貨
生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。
4. 售后服務
我公司提供的產品，如因產品質量問題（人為因素損壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重”是我們達泰一貫秉承的服務理念。
