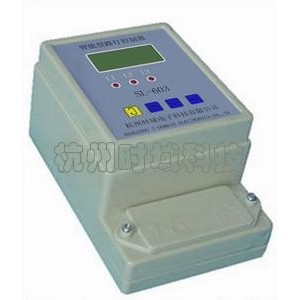

SL-603 智能型路燈自動控制器采用國外先進的微處理器，可靠性高、誤差小、穩定性強。電路設計及程序編制均全面考慮到我們國家的地理和氣象條件、日出日落的關系、四季的變化規律等諸多因素，預置了多種合理且實用的參數，并可根據用戶需要設定多種功能及修改參數，運用微處理器精確控制時間。并且有半夜控制功能，能適應不同地理環境的需要；是路燈、航標燈、霓虹燈、廣告燈箱等設備的優選時間控制器；可廣泛應用于街道、鐵路、車站、航道、工礦、學校及供電部門等一切需要時間控制的場所。

□功能特點

◆具有斷電數據保護，時鐘不間斷工作，無需更換電池，維持時鐘運行十年以上；

◆多組時間參數供用戶選擇，其中SL-0組由用戶在規定時間范圍內設定開、關燈時間；

◆數字自動顯示日期和時間，無需人工定期調整；采用液晶顯示年、月、日、時、分；

◆控制路數：三路控制（第1路全夜控制模式，第2、3路半夜控制模式）；

◆具有半夜控制功能（第2、3路），可有效節能：第2、3路關燈時間可由用戶手動設置；設置范圍：0：00～05：55；

◆可帶有輔助光控功能，能滿足某些專用場合在開、關燈的前、后半小時內根據光線對開、關燈時間自動調節的需要；（可選）

◆具有自動/手動轉換，便于用電設備的檢修或其他特殊的需要；

◆抗干擾能力強，使用壽命長;大功率繼電器輸出，可直接控制交流接觸器或中間繼電器（AC 220V或AC 380V）；



□技術參數

◆工作電壓：AC220V ±15％  50Hz

◆環境溫度：-30℃～75℃

◆出廠設置：

◇時間參數SJ-3；

◇第2路和第3路為半夜工作模式，關燈時間第2路為01：30；第3路03：30；

◇年、月、日、時、分已設置

◆輸出繼電器容量：AC220V / 7A（阻性負載時）有源輸出 三路

◆計時誤差：30S / 年

◆     最小步長：1 min

◆     光控：在開關燈的前半小時或者后半小時根據光傳感，延時或提前開關燈。（可選）

◆     外形尺寸：82×128×63.5 mm



□安裝方式：

1、壁掛式安裝，只要將控制器用螺釘固定再控制柜或控

制板上即可；連接輸入端的相線（A）和零線（N）。

因路燈控制器內部未含保險絲，需在輸入相線上接

1A的保險絲。

2、最后將光探頭固定在控制柜外殼上，使光探頭充分接

收光源，光探頭另一端接入路燈控制器相應端子。若

無需光控，可不安裝光探頭
