S7-1200與S7-200Smart之間 S7專用協議無線以太網通xin方案

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

在實際系統中，車間里分布多臺PLC，需要用上位機軟件集中控制。通常所有設備距離在幾十米到上百米不等。用戶會選擇以太網方式是因?yàn)閭鬏斔俣扔斜Ｕ希x擇無線以太網方案是因?yàn)椴幌腴_挖電纜溝，或者布線不方便，不但施工麻煩也會徒增成本。這里所介紹的無線以太網方案通xin距離從幾米到1公里，與布線施工的成本（材料、人工、時間）進行綜合比較的話，無線以太網是更為經濟和實施簡便的組網通訊方案。
西門子1200通過S7協議訪問200Smart，別提多簡單。只需要簡單的配置就可以完成相互之間的數據轉發，從而實現無線S7通訊。

一、方案概述

本方案以西門子S7-1200和S7-200SMART PLC為例，在S7專用協議下實現無線以太網通xin實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。

無線網絡圖 ▼

二、測試設備與參數

● 西門子PLC型號：S7-1200 × 1臺
● 西門子PLC型號：S7-200Smart× 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 2塊
● 主從關系：1主1從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：S7協議
● 傳輸距離：100米，1KM

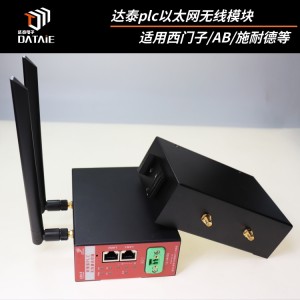

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、S7-1200 PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入PLC的RJ45接口。

2、S7-200SMART PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

五、S7-1200PLC參數配置

1.配置S7-1200

2.1200PLC的IP地址設置，添加新子網PN/IE-1

3.選擇S7連接

4.Main程序的編寫

在通訊里面，將PUT和GET指令拖入程序里面，建立數據塊

5.主站程序簡單設定

1211（I0.0-I0.7）發送給 SR20（Q0.0-Q0.7）
接收 SR20（I0.0-I0.7）到 1211（Q0.0-Q0.7）

6.寫入程序

PLC網關

六、S7-200SMART PLC參數設置

SMART不需要做相應程序，只需要把IP地址設置好

七、測試方法

1、2臺PLC分別通過以太網線連接達泰DTD418MB無線通訊終端，將天線接好以后，給DTD418MB和PLC供電，我們可以給1號PLC的I點輸入xin號，我們會發現對應的2號PLC的Q點就有輸出xin號；
2、同樣的操作我們可以給2號PLC的I點輸入xin號，我們會發現對應的1號PLC的Q點就有輸出xin號；
3、2臺PLC之間是通過達泰DTD418MB無線傳輸完成數據交互；

線網關

八、行業應用

達泰歐美系PLC無線通訊終端-DTD418MB在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

◆ 物料運送線PLC無線應用，100m
◆ 盾構機西門子PLC之間PROFINET協議
◆ 生產線AGV與主控PLC之間，200m
◆ 焦化四大車無線聯鎖及視頻監控傳輸，500m
◆ 5臺天車與地面PLC之間，300m
◆ 快遞分揀系統皮帶與就地plc控制，200m
◆ 機器人之間無線組網通訊，500m
◆ 6臺西門子PLC之間PN通訊，300m
◆ 智能立體車庫觸摸屏與PLC無線通訊，50m
◆ 西門子1500和霍尼韋爾DCS無線通訊，200m
◆ RGV小車自組網無線通訊，150m
◆ 倍福PLC與MCGS觸摸屏無線通訊，300m
◆ 堆取料機與就地plc無線組網及監控?cái)?shù)據無線傳輸，500m

九、達泰優勢

十、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的gao xin ji shu“智"造企業，產品具有“可靠、簡單、智能"的特點，能夠直接取代傳統線纜，實現工業數據xin號的無線傳輸，近20年間，達泰先后獲得多項發明zhuan li ，被評為gao xin ji shu qi ye ，常年與國內top50高校進行產學研合作、水泥hang ye bai qiang 供應商，參與“一帶一路"倡議沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。

十一、服務介紹

1. 關于產品

我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。

2.關于快遞

我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請?zhí)崆爸鲃?dòng)聯系我們溝通解決。

3.關于發貨

生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。

4. 售后服務

我公司提供的產品，如因產品質量問題（人為因素?fù)p壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重"是我們達泰一貫秉承的服務理念。
