進口襯膠止回閥
美國威盾VTON閥門一直秉承可持續發展的經營理念，追求品質和服務，不斷創新的原則，高品質，性能好，壽命長，易維護，讓行業客戶獲得性能更好、成本更低的產品。威盾閥門中國代理商-北京全勝輝閥門有限公司是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！

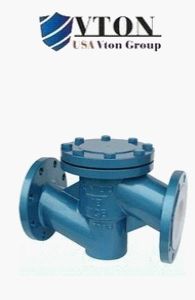

一、進口襯膠止回閥概述
    品牌：美國威盾VTON
進口襯膠止回閥，Rubber lined check valve，是指閥體內腔表面覆有可供選擇的各種橡膠，具有強度高、耐腐蝕性能好的特點，專用于控制一般腐蝕性介質，防止介質倒流的閥門；
美國威盾VTON襯膠止回閥閥瓣都是圍繞閥座外的（銷）軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠。除了閥體，閥瓣外，復位彈簧也全部包襯了耐一般腐蝕的橡膠，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。主要產品有：襯膠止回閥，襯里止回閥，全襯止回閥，襯膠逆止閥，襯膠單向閥，襯膠法蘭止回閥，襯膠升降式止回閥，襯膠旋啟式止回閥。

二、進口襯膠止回閥零件材料
零件名稱 灰鑄鐵 不銹鋼 不銹耐酸不銹鋼 超低碳不銹耐酸不銹鋼
 Z C P R PL RL
閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
螺母 45 0Cr18Ni9 0Cr18Ni9
口徑 DN15-500
壓力 PN0.6-1.6
溫度 -40-12℃
連接方式 法蘭
適用介質 一般腐蝕性流體介質

三、進口襯膠止回閥結構尺寸圖

公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch)  PN1.0MPa PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
125 5 400 245 210 185 3 24 8-φ18 400 245 210 3 26 8-φ18
150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
450 18 978 615 565 532 4 32 20-φ25 / / / / / /
500 20 978 670 620 585 4 34 20-φ25 / / / / / /

訂貨時請注明型號、公稱通徑、工作壓力、工作介質、介質溫度、閥體材質、連接方式。如有不明，請來電咨詢！我公司工作人員會盡力為你解決問題，給你一個最完美的方案！
美國威盾VTON閥門中國代理商歡迎您的來電咨詢與訂購！
北京全勝輝閥門有限公司
聯系人： 陳先生
電話：010-51296853  傳真：010-51296853
手機：13717986720   網址：http://www.qshfm.com/
QQ：424068954 郵箱：fm589588@126.com
